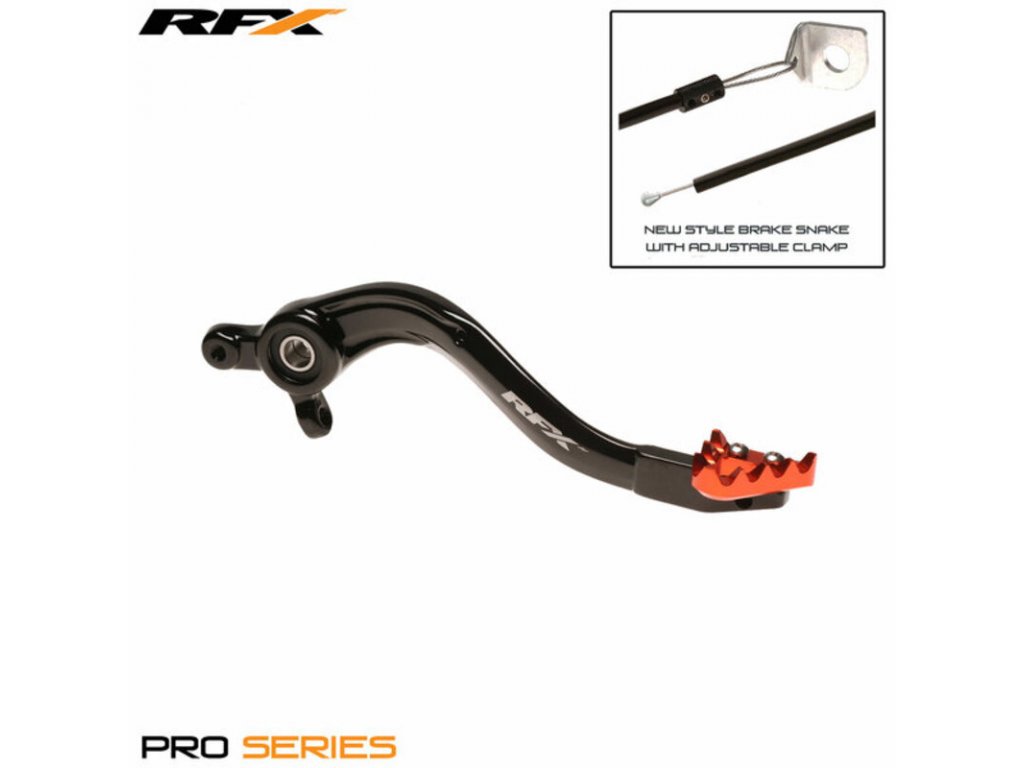

RFX brzdový pedál KTM SX/EXC 2016- , černá/oranžová

Kód: 1110859001
Značka: RFX
1 450 Kč 1 198 Kč bez DPH
Skladem (1 ks)
Můžeme doručit do:
17.7.2024

KTM SX 125 2016-2022, SX 250 2017-2022, SXF 250/350/450 2016-2022, EXC/EXC-F 150/250/300/350/450/500 2017-2023

Detailní informace

Detailní popis produktu

Brzdové pedály řady RFX Pro jsou navrženy a testovány na nejvyšší úrovni.

Brzdové pedály řady Pro jsou vyrobeny z hliníku 7075-T6 a mají kovaný hřídel typu OEM, hladký povrch na hřídeli pomáhá snižovat opotřebení spojené s rýhovaným designem.

Flexibilní hroty řady Pro jsou CNC obrobené hliníkové sochory a mají pružinový otočný hrot, který se při nárazu, například při vyjetých kolejích, roztočí, aby se snížilo poškození. Špička má také ostré zuby, které napomáhají přilnavosti v blátivých podmínkách.

Flexibilní hroty řady Pro mají také zarážku na hrotu čepu, která zastaví hrot v 90 stupních rotace, čímž se zabrání poškození, ke kterému může dojít, pokud se hrot otáčí pod krytem spojky.

Brzdové pedály řady Pro obsahují také brzdové lanko, které pomáhá zabránit ohnutí hřídele pedálu při kolizi.

Funkce:

Nový pevný hrot 7075-T6 Billet s průtokovým designem.
Nový styl brzdového hada s nastavitelnou svorkou.
Nová tvrdá eloxovaná černá hřídel, která zabraňuje korozi a snižuje opotřebení.
Dodává se kompletní s ložisky a pouzdry pro vybrané modely.
Laserem leptané logo.
Montážní návod:

Začněte tím, že si poznamenejte, kde je výška špičky pedálu ve vztahu ke stupačce.
Odstraňte R-svorku nebo závlačku ze zadní části brzdového šroubu umístěného za rámem.
Demontujte otočný šroub přidržující pedál k rámu.
Odpojte vratnou pružinu z pedálu a nechte viset.
Otočte pedál směrem ven a odkryjte závlačku v zadní části vidlice pedálu.
Odstraňte tuto závlačku a polohovací kolík, pedál zadní brzdy se nyní odstraní.
Vyjměte olejová těsnění ze starého pedálu a vyčistěte je a znovu nasaďte na nový pedál.
Vyčistěte všechny díly víceúčelovým mazivem, jako je maxima MPPL, připraveným k opětovné instalaci.
Namontujte zpět vidlici brzdy, vodicí kolík a závlačku.
Znovu namontujte vratnou pružinu.
Na otočný šroub naneste trochu vodotěsného maziva Maxima, zarovnejte otočný otvor a šroub znovu nasaďte.
Utáhněte otočný šroub na požadovaný utahovací moment podle návodu k obsluze.
Znovu nasaďte R-svorku/rozdělovací kolík na zadní část otočného šroubu.
S nyní připojeným pedálem nastavte výšku pedálu do správné polohy a vůli, udělejte to povolením matice nad vidlicí a otočením šroubu plunžru dovnitř nebo ven podle potřeby.
Nyní nasaďte brzdový had.
Modely KTM - Odstraňte novou podložku, která je připevněna k brzdovému hadu, odložte ji stranou, protože to není u KTM vyžadováno, omotejte kabel kolem spodního držáku motoru a vyměňte uvnitř lisovací spojky.
Nastavte správné napnutí brzdového hada, pamatujte na to, aby se pedál mohl vysunout dolů.
Pomocí kleští spojte tvarovku a odstřihněte přebytečný kabel.
